应用

该电缆由对绞线绞合成缆，外层为铝箔总屏蔽和铜丝编织总屏蔽，适合RS 232&RS 422应用。

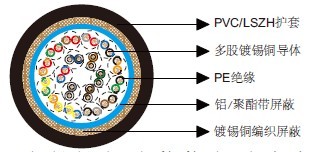

结构

导体：镀锡铜丝。
绝缘：PE。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织，覆盖率65%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红，红/橙&橙/红，红/ 绿&绿/红，红/棕&棕/红，红/灰&灰/红，黑/蓝&蓝/黑，黑/橙&橙/黑，黑/绿&绿/黑，黑/棕&棕/黑，黑/灰&灰/黑，黄/蓝&蓝/黄，黄/橙&橙/黄，黄/绿&绿/黄。



电气和机械性能

AWG		24
导体结构		7x0.2
UL类型		2919
最大导体电阻	Ω/km	85
电压	V	30
标称电容 导体之间	pF/m	51
标称电容 导体与屏蔽之间	pF/m	90
弯曲半径		10x外径
工作温度	℃	-30~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119837V	18	0.38	0.97	14.4
BE119837H	18	0.38	0.97	14.4
