应用
该电缆由对绞线绞合成缆，外层为铝箔总屏蔽加铜丝编织总屏蔽。该电缆适合EIA RS-232和EIARS-422应用，用作计算机电缆。

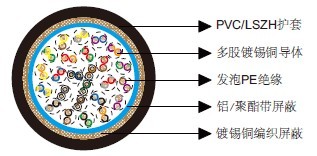

结构
导体：镀锡铜丝。
绝缘：发泡PE。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织，覆盖率65%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红，红/橙&橙/红，红/ 绿&绿/红，红/棕&棕/红，红/灰&灰/红，黑/蓝&蓝/黑，黑/橙&橙/黑，黑/绿&绿/黑，黑/棕&棕/黑，黑/灰&灰/黑，黄/蓝&蓝/黄，黄/橙&橙/黄，黄/绿&绿/黄，黄/棕&棕/黄，黄/灰&灰/黄，紫/蓝&蓝/紫，紫/橙&橙/紫，紫/绿&绿/紫，紫/棕&棕/紫，紫/灰&灰/紫。
电气和机械性能结构
|
AWG |
|
24 |
|
导体结构 |
|
7x0.2 |
|
UL类型 |
|
2919 |
|
最大导体电阻 |
Ω/km |
85 |
|
电压 |
V |
30 |
|
标称电容 导体之间 |
pF/m |
41 |
|
标称电容 导体与屏蔽之间 |
pF/m |
72 |
|
弯曲半径 |
|
10x外径 |
|
工作温度 |
℃ |
-30~80 |
尺寸
|
订购代码 |
对数 |
绝缘厚度 |
护套厚度 |
外径 |
|
|
|
mm |
mm |
mm |
|
BE118125V |
25 |
0.4 |
1.22 |
17.2 |
|
BE118125H |
25 |
0.4 |
1.22 |
17.2 |
