应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的多股镀锡铜排流线。适合作为音频、控制和计算机电缆使用。

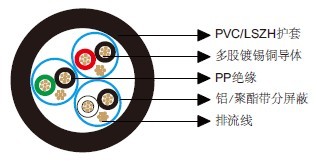

结构

导体：镀锡铜丝。
绝缘：PP。
分屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：红&黑，黑&白，黑&绿。



电气和机械性能

AWG		22
导体结构		7x0.254
UL类型		2919
最大导体电阻	Ω/km	54.8
电压	V	30
标称电容 导体之间	pF/m	98
标称电容 导体与屏蔽之间	pF/m	180
弯曲半径		10xOverall Diameter
工作温度	℃	-20~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118777V	3	0.25	0.86	6.9
BE118777H	3	0.25	0.86	6.9
