应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。适合RS-422应用，用作计算机电缆。

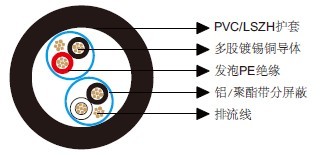

结构

导体：镀锡铜丝。
绝缘：发泡PE。
分屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑&红，黑&白。



电气和机械性能

AWG		24
导体结构		7x0.2
UL类型		2493
最大导体电阻	Ω/km	85
电压	V	300
标称电容 导体之间	pF/m	41
标称电容 导体与屏蔽之间	pF/m	76
弯曲半径		10x外径
工作温度	℃	-20~60

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119729V	2	0.47	1.19	8.1
BE119729H	2	0.47	1.19	8.1
