应用

该电缆由单独屏蔽的线对绞合成缆，外层为铝箔总屏蔽和铜丝编织总屏蔽。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。该电缆适合EIA RS-232和EIA RS-422应用，用作计算机电缆。

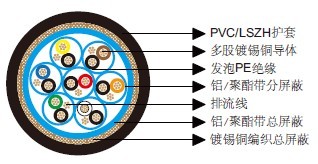

结构

导体：镀锡铜丝。
绝缘：发泡PE。
分屏蔽：铝/聚酯带。
排流线：镀锡铜。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织，覆盖率65%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙。



电气和机械性能结构

AWG		24
导体结构		7x0.2
UL类型		2493
最大导体电阻	Ω/km	85
电压	V	300
标称电容 导体之间	pF/m	41
标称电容 导体与屏蔽之间	pF/m	72
弯曲半径		10x外径
工作温度	℃	-40~60

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118167V	7	0.47	1.22	11.3
BE118167H	7	0.47	1.22	11.3
