应用
该电缆由单独屏蔽的线对绞合成缆，外层为铝箔总屏蔽和铜丝编织总屏蔽。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。该电缆适合EIA RS-232和EIA RS-422应用，用作计算机电缆。

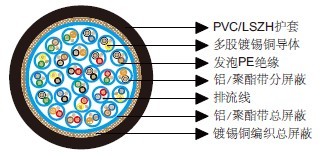

结构
导体：镀锡铜丝。
绝缘：发泡PE。
分屏蔽：铝/聚酯带。
排流线：镀锡铜。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织，覆盖率65%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙，红&白，红&绿，红&蓝，红&黄，红&棕，红&橙，绿&白，绿&蓝，绿&黄，绿&棕，绿&橙，白&蓝，白&黄，白&棕，白&橙，蓝&黄，蓝&棕，蓝&橙。
电气和机械性能结构
|
AWG |
|
24 |
|
导体结构 |
|
7x0.2 |
|
UL类型 |
|
2493 |
|
最大导体电阻 |
Ω/km |
85 |
|
电压 |
V |
300 |
|
标称电容 导体之间 |
pF/m |
41 |
|
标称电容 导体与屏蔽之间 |
pF/m |
72 |
|
弯曲半径 |
|
10x外径 |
|
工作温度 |
℃ |
-40~60 |
尺寸
|
订购代码 |
对数 |
绝缘厚度 |
护套厚度 |
外径 |
|
|
|
mm |
mm |
mm |
|
BE118185V |
25 |
0.47 |
1.22 |
20.9 |
|
BE118185H |
25 |
0.47 |
1.22 |
20.9 |
