应用

该多对总屏蔽电缆由线对绞合成缆心，外层为铜丝编织总屏蔽。适合作为音频、控制和仪表电缆使用。

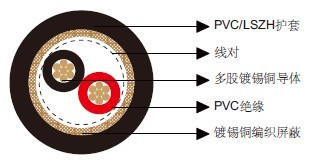

结构

导体：镀锡铜丝。
绝缘：PVC。
分隔：聚酯带。
总屏蔽：镀锡铜编织，覆盖率86%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑/红。



电气和机械性能

AWG		22
导体结构		7x0.254
UL类型		2095
最大导体电阻	Ω/km	54.8
电压	V	300
标称电容 导体之间	pF/m	161
标称电容 导体与屏蔽之间	pF/m	282
弯曲半径		10x外径
工作温度	℃	-20~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118441V	1	0.38	0.64	4.9
BE118441H	1	0.38	0.64	4.9
