应用
该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。该电缆作为低电容计算机电缆适合EIA RS-232/422应用。

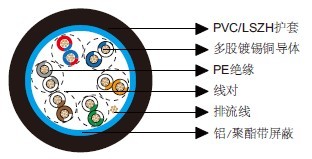

结构
导体：镀锡铜丝。
绝缘：PE。
总屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红。
电气和机械性能
|
AWG |
|
24 |
|
导体结构 |
|
7x0.2 |
|
UL类型 |
|
2919 |
|
最大导体电阻 |
Ω/km |
85 |
|
电压 |
V |
30 |
|
标称电容 导体之间 |
pF/m |
51 |
|
标称电容 导体与屏蔽之间 |
pF/m |
90 |
|
弯曲半径 |
|
10x外径 |
|
工作温度 |
℃ |
-20~80 |
尺寸
|
订购代码 |
对数 |
绝缘厚度 |
护套厚度 |
外径 |
|
|
|
mm |
mm |
mm |
|
BE119682V |
6 |
0.25 |
0.89 |
8.2 |
|
BE119682H |
6 |
0.25 |
0.89 |
8.2 |
