应用

该多对总屏蔽电缆由线对绞合成缆，外层为铝/聚酯带，含排流线。适合作为音频、控制和仪表电缆使用。

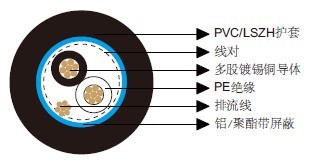

结构

导体：镀锡铜丝。
绝缘：PE。
总屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑，透明。



电气和机械性能

AWG		24
导体结构		7x0.2
UL类型		2092
最大导体电阻	Ω/km	85
电压	V	300
标称电容 导体之间	pF/m	72
标称电容 导体与屏蔽之间	pF/m	138
弯曲半径		10x外径
工作温度	℃	-20~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118641V	1	0.41	0.64	4.3
BE118641H	1	0.41	0.64	4.3
