应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外包镀锡铜丝编织总屏蔽，适合作为通讯和仪表电缆使用。

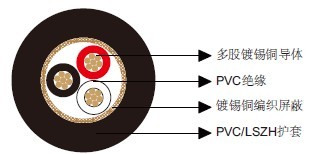

结构

导体：镀锡铜丝。
绝缘：PVC。
总屏蔽：镀锡铜编织，覆盖率70%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑，红，白。



电气和机械性能

AWG		22
导体结构		7x0.254
UL 类型		2095
最大导体电阻	Ω/km	54.8
电压	V	300
标称电容 导体之间	pF/m	112
标称电容 导体与屏蔽之间	pF/m	197
弯曲半径		10xOverall Diameter
工作温度	℃	-20~80

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118735V	3	0.38	0.64	5.1
BE118735H	3	0.38	0.64	5.1
