应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外包镀锡铜丝编织总屏蔽，适合作为控制电缆使用。

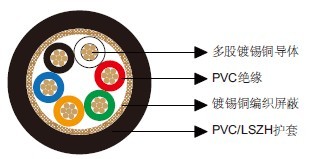

结构

导体：镀锡铜丝。
绝缘：PVC。
总屏蔽：镀锡铜编织，覆盖率85%。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑，白，红，绿，橙，蓝。



电气和机械性能

AWG		20
导体结构		7x0.32
UL 类型		2464
最大导体电阻	Ω/km	34.1
电压	V	300
标称电容 导体之间	pF/m	85
标称电容 导体与屏蔽之间	pF/m	164
弯曲半径		10xOverall Diameter
工作温度	℃	-20~80

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119260V	6	0.41	0.81	7.8
BE119260H	6	0.41	0.81	7.8
