应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合作为音频、控制和仪表电缆使用。

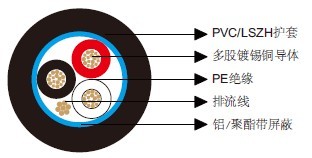

结构

导体：镀锡铜丝。
绝缘：PE。
总屏蔽：铝/聚酯带。
排流线：镀锡铜。
护套：PVC （V型）/LSZH （H型）。
绝缘颜色：黑，红，透明。



电气和机械性能

AWG		18
导体结构		16x0.25
UL 类型		2093
最大导体电阻	Ω/km	23
电压	V	300
标称电容 导体之间	pF/m	79
标称电容 导体与屏蔽之间	pF/m	157
弯曲半径		10xOverall Diameter
工作温度	℃	-20~60

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118770V	3	0.46	0.84	6.3
BE118770H	3	0.46	0.84	6.3
