标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

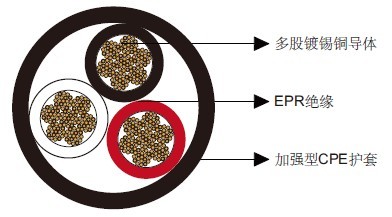

结构
导体： 多股镀锡退火铜导体。
绝缘： 乙丙橡胶（EPR）。
护套： 黑色加强型重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
尺寸和重量
|
结构 |
股数 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/kcmil |
- |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×8 |
133 |
0.06 |
1.5 |
0.125 |
3.2 |
0.91 |
23.1 |
550 |
818 |
59 |
|
3×6 |
133 |
0.06 |
1.5 |
0.140 |
3.6 |
1.01 |
25.7 |
730 |
1086 |
79 |
|
3×4 |
259 |
0.06 |
1.5 |
0.155 |
3.9 |
1.17 |
29.7 |
1020 |
1518 |
104 |
|
3×2 |
259 |
0.06 |
1.5 |
0.155 |
3.9 |
1.34 |
34.0 |
1430 |
2128 |
138 |
|
3×1 |
259 |
0.08 |
2.0 |
0.170 |
4.3 |
1.51 |
38.4 |
1800 |
2678 |
161 |
|
3×1/0 |
266 |
0.08 |
2.0 |
0.170 |
4.3 |
1.65 |
41.9 |
2140 |
3184 |
186 |
|
3×2/0 |
342 |
0.08 |
2.0 |
0.190 |
4.8 |
1.75 |
44.5 |
2580 |
3839 |
215 |
|
3×3/0 |
418 |
0.08 |
2.0 |
0.190 |
4.8 |
1.89 |
48.0 |
2922 |
4347 |
249 |
|
3×4/0 |
532 |
0.08 |
2.0 |
0.205 |
5.2 |
2.04 |
51.8 |
3800 |
5654 |
287 |
|
3×250 |
741 |
0.095 |
2.4 |
0.220 |
5.6 |
2.39 |
60.7 |
4368 |
6500 |
320 |
|
3×350 |
888 |
0.095 |
2.4 |
0.235 |
6.0 |
2.66 |
67.5 |
5895 |
8772 |
394 |
|
3×500 |
1221 |
0.095 |
2.4 |
0.250 |
6.4 |
2.98 |
75.8 |
7820 |
11638 |
487 |
