标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

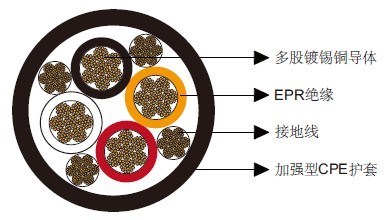

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
接地线：
镀锡铜导体与可选的绿色包覆层。
护套：
黑色加强型重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
最小弯曲半径：6×OD
导体最高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
接地线规 格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
4×6 |
259 |
12 |
0.06 |
1.5 |
0.140 |
3.6 |
1.10 |
27.9 |
910 |
1354 |
72 |
|
4×4 |
412 |
10 |
0.06 |
1.5 |
0.155 |
3.9 |
1.27 |
32.3 |
1378 |
2050 |
93 |
|
4×2 |
259 |
9 |
0.06 |
1.5 |
0.170 |
4.3 |
1.48 |
37.6 |
1914 |
2848 |
122 |
|
4×1 |
331 |
8 |
0.08 |
2.0 |
0.190 |
4.8 |
1.68 |
42.7 |
2311 |
3438 |
143 |
|
4×1/0 |
414 |
7 |
0.08 |
2.0 |
0.190 |
4.8 |
1.79 |
45.5 |
2810 |
4181 |
165 |
|
4×2/0 |
522 |
6 |
0.08 |
2.0 |
0.190 |
4.8 |
1.93 |
49.0 |
3253 |
4840 |
192 |
|
4×3/0 |
658 |
5 |
0.08 |
2.0 |
0.205 |
5.2 |
2.07 |
52.6 |
4099 |
6099 |
221 |
|
4×4/0 |
829 |
4 |
0.08 |
2.0 |
0.220 |
5.6 |
2.26 |
57.4 |
4925 |
7327 |
255 |
|
4×250 |
973 |
3 |
0.095 |
2.4 |
0.235 |
6.0 |
2.66 |
67.6 |
6060 |
9016 |
280 |
|
4×350 |
1361 |
1 |
0.095 |
2.4 |
0.250 |
6.4 |
2.98 |
75.7 |
8126 |
12090 |
335 |
|
4×500 |
1921 |
1/0 |
0.095 |
2.4 |
0.280 |
7.1 |
3.40 |
86.4 |
10758 |
16006 |
395 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
