标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

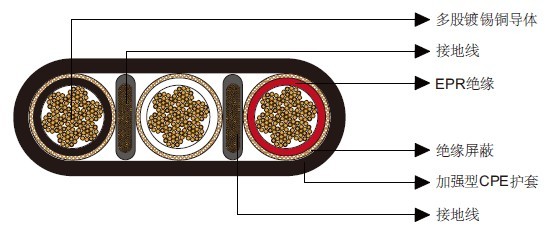

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽：
镀锡铜/织物编织。
接地线：
镀锡铜导体与导电挤出层。
护套：
黑色加强型特重型氯化聚乙烯（CPE）。
|
结构 |
股数 |
接地 线规 格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×2 |
259 |
6 |
0.07 |
1.8 |
0.125 |
3.2 |
0.94×2.45 |
23.9×62.2 |
2243 |
3338 |
159 |
|
3×1 |
259 |
5 |
0.08 |
2.0 |
0.140 |
3.6 |
1.04×2.64 |
26.4×67.1 |
2540 |
3780 |
184 |
|
3×1/0 |
259 |
4 |
0.08 |
2.0 |
0.140 |
3.6 |
1.08×2.82 |
27.4×71.6 |
2915 |
4338 |
211 |
|
3×2/0 |
329 |
3 |
0.08 |
2.0 |
0.155 |
3.9 |
1.18×2.99 |
30.0×76.0 |
3346 |
4980 |
243 |
|
3×3/0 |
413 |
2 |
0.08 |
2.0 |
0.155 |
3.9 |
1.25×3.29 |
31.8×83.6 |
3890 |
5789 |
279 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
