标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

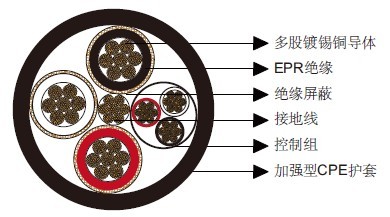

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
T镀锡铜/织物编织。
控制组（3根导线）：
镀锡铜导体，EPR绝缘和热固型护套。绝缘颜色：黑、白和红。
接地线：
镀锡铜导体，位于电缆中心。
护套：
黑色加强型特重型氯化聚乙烯（CPE）。
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
最小弯曲半径：6×OD
导体最高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
接地线规 格 |
控制线规 格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×1/0 |
259 |
3 |
8 |
0.08 |
2.0 |
0.205 |
5.2 |
2.05 |
52.1 |
3092 |
4602 |
211 |
|
3×2/0 |
329 |
2 |
8 |
0.08 |
2.0 |
0.220 |
5.6 |
2.25 |
57.1 |
3698 |
5503 |
243 |
|
3×3/0 |
413 |
1 |
8 |
0.08 |
2.0 |
0.220 |
5.6 |
2.32 |
58.9 |
4295 |
6392 |
279 |
|
3×4/0 |
532 |
1/0 |
8 |
0.08 |
2.0 |
0.250 |
6.3 |
2.62 |
66.5 |
5115 |
7612 |
321 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
