标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

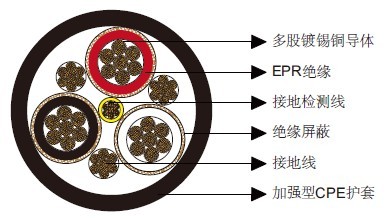

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽：
镀锡铜/织物编织。
接地检测线：
镀锡铜导体和黄色绝缘，位于电缆中心。
接地线：
镀锡铜导体。
护套：
黑色加强型特重型氯化聚乙烯（CPE）。
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
最小弯曲半径：6×OD
导体最高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
接地线规 格 |
接地检测 线规格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×2/0 |
342 |
5 |
16 |
0.08 |
2.0 |
0.205 |
5.2 |
2.09 |
53.1 |
3400 |
5059 |
243 |
|
3×3/0 |
418 |
4 |
16 |
0.08 |
2.0 |
0.205 |
5.2 |
2.21 |
56.1 |
3934 |
5853 |
279 |
|
3×4/0 |
532 |
3 |
16 |
0.08 |
2.0 |
0.220 |
5.6 |
2.36 |
59.9 |
4860 |
7231 |
321 |
|
3×350 |
888 |
1 |
16 |
0.95 |
2.4 |
0.250 |
6.3 |
2.81 |
71.4 |
7400 |
11010 |
435 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
