标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

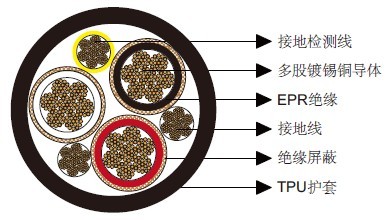

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线：
镀锡铜导体与黄色聚丙烯绝缘。
接地线：
镀锡铜导体。
护套：
黑色热塑性聚氨酯（TPU）护套。
|
结构 |
股数 |
接地线规 格 |
接地检测 线规格 |
标称绝缘厚 度 |
标称护套厚 度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×6 |
133 |
10 |
10 |
0.07 |
1.8 |
0.155 |
3.9 |
1.29 |
32.8 |
1069 |
1590 |
93 |
|
3×4 |
259 |
8 |
10 |
0.07 |
1.8 |
0.155 |
3.9 |
1.40 |
35.6 |
1295 |
1927 |
122 |
|
3×2 |
259 |
6 |
10 |
0.07 |
1.8 |
0.170 |
4.3 |
1.59 |
40.4 |
1778 |
2645 |
159 |
|
3×1 |
259 |
5 |
8 |
0.08 |
2.0 |
0.190 |
4.8 |
1.76 |
44.7 |
2163 |
3218 |
184 |
|
3×1/0 |
266 |
4 |
8 |
0.08 |
2.0 |
0.190 |
4.8 |
1.86 |
47.2 |
2508 |
3731 |
211 |
|
3×2/0 |
323 |
3 |
8 |
0.08 |
2.0 |
0.205 |
5.2 |
2.00 |
50.8 |
3001 |
4465 |
243 |
|
3×3/0 |
418 |
2 |
8 |
0.08 |
2.0 |
0.205 |
5.2 |
2.13 |
54.1 |
3470 |
5163 |
279 |
|
3×4/0 |
532 |
1 |
8 |
0.08 |
2.0 |
0.220 |
5.6 |
2.31 |
58.7 |
4192 |
6237 |
321 |
|
3×250 |
627 |
1/0 |
6 |
0.095 |
2.4 |
0.220 |
5.6 |
2.51 |
63.8 |
5213 |
7756 |
355 |
|
3×350 |
888 |
2/0 |
6 |
0.095 |
2.4 |
0.235 |
6.0 |
2.81 |
71.4 |
6824 |
10153 |
435 |
|
3×500 |
1221 |
4/0 |
6 |
0.095 |
2.4 |
0.265 |
6.7 |
3.19 |
81.0 |
9014 |
13411 |
536 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
