标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

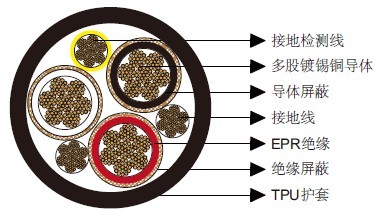

结构
导体：
多股镀锡退火铜导体。
导体屏蔽：
导电层。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线：
镀锡铜导体和黄色聚丙烯绝缘。
接地线：
镀锡铜导体。
护套：
黑色热塑型聚氨酯（TPU）护套。
|
结构 |
股数 |
接地线规 格 |
接地检测 线规格 |
标称绝缘厚 度 |
标称护套厚 度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×6 |
133 |
10 |
8 |
0.110 |
2.8 |
0.185 |
4.7 |
1.56 |
39.6 |
1342 |
1997 |
93 |
|
3×4 |
259 |
8 |
8 |
0.110 |
2.8 |
0.185 |
4.7 |
1.68 |
42.7 |
1629 |
2424 |
122 |
|
3×2 |
259 |
6 |
8 |
0.110 |
2.8 |
0.205 |
5.2 |
1.87 |
47.5 |
2228 |
3315 |
159 |
|
3×1 |
259 |
5 |
8 |
0.110 |
2.8 |
0.205 |
5.2 |
1.95 |
49.5 |
2447 |
3641 |
184 |
|
3×1/0 |
266 |
4 |
8 |
0.110 |
2.8 |
0.220 |
5.6 |
2.08 |
52.8 |
2760 |
4106 |
211 |
|
3×2/0 |
323 |
3 |
8 |
0.110 |
2.8 |
0.220 |
5.6 |
2.20 |
55.9 |
3238 |
4818 |
243 |
|
3×3/0 |
418 |
2 |
8 |
0.110 |
2.8 |
0.235 |
6.0 |
2.36 |
59.9 |
3792 |
5642 |
279 |
|
3×4/0 |
532 |
1 |
8 |
0.110 |
2.8 |
0.235 |
6.0 |
2.50 |
63.5 |
4548 |
6767 |
321 |
|
3×250 |
627 |
1/0 |
6 |
0.120 |
3.0 |
0.250 |
6.4 |
2.69 |
68.3 |
5427 |
8074 |
355 |
|
3×350 |
888 |
2/0 |
6 |
0.120 |
3.0 |
0.265 |
6.7 |
2.95 |
74.9 |
7070 |
10519 |
435 |
|
3×500 |
1221 |
4/0 |
6 |
0.120 |
3.0 |
0.280 |
7.1 |
3.31 |
84.1 |
9407 |
13996 |
536 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
