标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

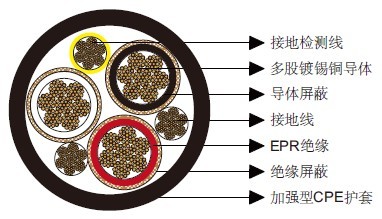

结构
导体：
多股镀锡退火铜导体。
导体屏蔽：
导电层。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
导电带+镀锡铜/织物编织。
接地检测线：
镀锡铜导体与黄色聚丙烯绝缘。
接地线：
镀锡铜导体。
护套：
黑色热塑型聚氨酯（TPU）护套。
|
结构 |
股数 |
接地线规 格 |
接地检测 线规格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×4 |
259 |
8 |
8 |
0.150 |
3.8 |
0.205 |
5.2 |
1.94 |
49.3 |
2019 |
3004 |
122 |
|
3×2 |
259 |
6 |
8 |
0.150 |
3.8 |
0.220 |
5.6 |
2.12 |
53.8 |
2603 |
3873 |
159 |
|
3×1 |
259 |
5 |
8 |
0.150 |
3.8 |
0.220 |
5.6 |
2.21 |
56.1 |
2913 |
4334 |
184 |
|
3×1/0 |
266 |
4 |
8 |
0.150 |
3.8 |
0.220 |
5.6 |
2.32 |
58.9 |
3351 |
4986 |
211 |
|
3×2/0 |
323 |
3 |
8 |
0.150 |
3.8 |
0.235 |
6.0 |
2.46 |
62.5 |
3946 |
5871 |
243 |
|
3×3/0 |
418 |
2 |
8 |
0.150 |
3.8 |
0.250 |
6.4 |
2.62 |
66.5 |
4582 |
6817 |
279 |
|
3×4/0 |
532 |
1 |
8 |
0.150 |
3.8 |
0.250 |
6.4 |
2.75 |
69.8 |
5321 |
7917 |
321 |
|
3×250 |
627 |
1/0 |
6 |
0.150 |
3.8 |
0.250 |
6.4 |
2.89 |
73.4 |
6101 |
9077 |
355 |
|
3×350 |
888 |
2/0 |
6 |
0.150 |
3.8 |
0.280 |
7.1 |
3.21 |
81.3 |
7696 |
11450 |
435 |
|
3×500 |
1221 |
4/0 |
6 |
0.150 |
3.8 |
0.295 |
7.5 |
3.56 |
90.4 |
10199 |
15174 |
536 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
