标准
ICEA S-75-381/NEMA WC 58
ASTM B-8
CAN/CSA-C22.2 No.96

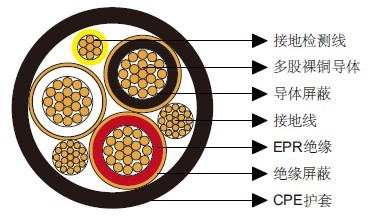

结构
导体：
多股退火裸铜导体。
导体屏蔽：
导电层。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
导电层+铜带。
接地检测线：
铜导体与黄色聚丙烯绝缘。
接地线：
镀锡铜导体。
护套：
黑色氯化聚乙烯（CPE）。
可选项
• 其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。
机械和热性能
最小弯曲半径：12×OD
导体最高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
接地线规 格 |
接地检测 线规格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×6 |
7 |
10 |
8 |
0.09 |
2.3 |
0.11 |
2.8 |
1.30 |
33.0 |
1060 |
1577 |
93 |
|
3×4 |
7 |
8 |
8 |
0.09 |
2.3 |
0.11 |
2.8 |
1.41 |
35.8 |
1441 |
2144 |
122 |
|
3×2 |
7 |
6 |
8 |
0.09 |
2.3 |
0.11 |
2.8 |
1.47 |
37.3 |
1827 |
2718 |
159 |
|
3×1 |
19 |
5 |
8 |
0.09 |
2.3 |
0.11 |
2.8 |
1.54 |
39.1 |
2168 |
3226 |
184 |
|
3×1/0 |
19 |
4 |
8 |
0.09 |
2.3 |
0.11 |
2.8 |
1.63 |
41.4 |
2602 |
3871 |
211 |
|
3×2/0 |
19 |
3 |
8 |
0.09 |
2.3 |
0.11 |
2.8 |
1.72 |
43.7 |
3010 |
4478 |
243 |
|
3×3/0 |
19 |
2 |
8 |
0.09 |
2.3 |
0.14 |
3.6 |
1.89 |
48.0 |
3265 |
4859 |
279 |
|
3×4/0 |
19 |
1 |
8 |
0.09 |
2.3 |
0.14 |
3.6 |
2.01 |
51.0 |
4190 |
6234 |
321 |
|
3×250 |
37 |
1/0 |
8 |
0.09 |
2.3 |
0.14 |
3.6 |
2.10 |
53.3 |
4825 |
7179 |
355 |
|
3×350 |
37 |
2/0 |
8 |
0.09 |
2.3 |
0.14 |
3.6 |
2.31 |
58.7 |
6062 |
9019 |
435 |
|
3×500 |
37 |
4/0 |
8 |
0.09 |
2.3 |
0.14 |
3.6 |
2.59 |
65.8 |
8427 |
12538 |
536 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
