标准
ICEA S-75-381/NEMA WC 58
ASTM B-8
CAN/CSA-C22.2 No.96

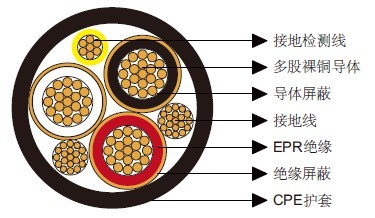

结构
导体：
多股退火裸铜导体。
导体屏蔽：
导电层。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
导电层+铜带。
接地检测线：
铜导体与黄色聚丙烯绝缘。
接地线：
镀锡铜导体。
护套：
黑色氯化聚乙烯（CPE）。
可选项
• 其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。
机械和热性能
最小弯曲半径：12×OD
导体最高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
接地线规 格 |
接地检测线规格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×6 |
7 |
10 |
8 |
0.115 |
2.9 |
0.11 |
2.8 |
1.41 |
35.8 |
1175 |
1749 |
93 |
|
3×4 |
7 |
8 |
8 |
0.115 |
2.9 |
0.11 |
2.8 |
1.52 |
38.6 |
1608 |
2392 |
122 |
|
3×2 |
7 |
6 |
8 |
0.115 |
2.9 |
0.11 |
2.8 |
1.58 |
40.1 |
1919 |
2855 |
159 |
|
3×1 |
19 |
5 |
8 |
0.115 |
2.9 |
0.11 |
2.8 |
1.66 |
42.2 |
2507 |
3730 |
184 |
|
3×1/0 |
19 |
4 |
8 |
0.115 |
2.9 |
0.11 |
2.8 |
1.74 |
44.2 |
2660 |
3958 |
211 |
|
3×2/0 |
19 |
3 |
8 |
0.115 |
2.9 |
0.14 |
3.6 |
1.90 |
48.3 |
3257 |
4846 |
243 |
|
3×3/0 |
19 |
2 |
8 |
0.115 |
2.9 |
0.14 |
3.6 |
2.00 |
50.8 |
3432 |
5107 |
279 |
|
3×4/0 |
19 |
1 |
8 |
0.115 |
2.9 |
0.14 |
3.6 |
2.12 |
53.8 |
4382 |
6520 |
321 |
|
3×250 |
37 |
1/0 |
8 |
0.115 |
2.9 |
0.14 |
3.6 |
2.22 |
56.4 |
4965 |
7387 |
355 |
|
3×350 |
37 |
2/0 |
8 |
0.115 |
2.9 |
0.14 |
3.6 |
2.43 |
61.7 |
6484 |
9647 |
435 |
|
3×500 |
37 |
4/0 |
8 |
0.115 |
2.9 |
0.14 |
3.6 |
2.70 |
68.6 |
8857 |
13178 |
536 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
