应用
这些电缆与热电偶连接在一起用来测量温度。

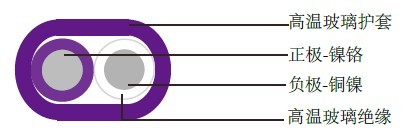

结构
导体: 实心。材料取决于热电偶的类型。
绝缘: 高温玻璃
护套: 高温玻璃
结构: 扁平
颜色: 根据标准 IEC 60584-3
K Type
|
AWG(mm)
|
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
|
24 (0.51) |
高温玻璃 |
高温玻璃 |
704 |
1.4 x 2.3 |
10.0 |
|
20 (0.81) |
高温玻璃 |
高温玻璃 |
704 |
1.5 x 2.7 |
13.4 |
E Type
|
AWG(mm)
|
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
|
24 (0.51) |
高温玻璃 |
高温玻璃 |
704 |
1.4 x 2.3 |
10.0 |
|
20 (0.81) |
高温玻璃 |
高温玻璃 |
704 |
1.5 x 2.7 |
13.4 |
J Type
|
AWG(mm)
|
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
|
24 (0.51) |
高温玻璃 |
高温玻璃 |
370 |
1.1 x 2.2 |
10.0 |
|
20 (0.81) |
高温玻璃 |
高温玻璃 |
480 |
1.5 x 2.7 |
13.4 |
N Type
|
AWG(mm)
|
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
|
24 (0.51) |
高温玻璃 |
高温玻璃 |
704 |
1.4 x 2.3 |
3.4 |
|
20 (0.81) |
高温玻璃 |
高温玻璃 |
704 |
1.5 x 2.7 |
6.7 |
