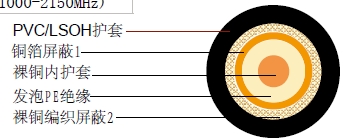

| 内导体 | 裸铜 | Φ1.00 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.60 mm |
| 外导体 (屏蔽 1) | 铜箔 | Φ4.75 mm |
| 屏蔽覆盖率1 | Φ100% | |
| 外导体 (屏蔽 2) | 铜丝编织 | 96x0.10 mm |
| 屏蔽覆盖率2 | 55% | |
| 护套 | PVC/低烟无卤 | Φ6.55 mm |
| 特性阻抗75±5 Ohm |
| 标称电容50 pF/m |
| 传播速度85% |
| 绝缘电阻>5000 Mohm.Km |
| 内导体电阻21.4 Ohm/Km |
| 外导体电阻- Ohm/Km |
| 额定温度70°C |
| 工作电压30 V |
| 电缆重量(大约)57 kg/km |
| 屏蔽有效性>75 dB (30-1000MHz) |
| >65 dB (1000-2150MHz) |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 4.6 | 1.40 |
| 100 | 6.5 | 1.98 |
| 200 | 9.5 | 2.90 |
| 460 | 15.0 | 4.57 |
| 860 | 19.5 | 5.95 |
| 1000 | 21.5 | 6.55 |
| 1750 | 29.0 | 8.84 |
| 2150 | 32.5 | 9.91 |
| 5 | 470 MHz>23dB |
| 470 | 860 MHz>20dB |
| 860 | 2150 MHz>18dB |
