| 内导体 | 裸铜 | 0.6 mm |
|---|---|---|
| 绝缘 | 充油发泡PE | Φ2.80 ±0.10 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 128 x 0.10 mm |
| 屏蔽覆盖率 | 90% | |

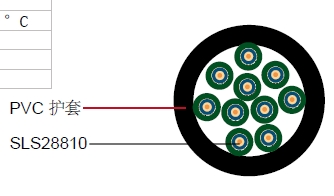

| 单芯护套 | PVC | Φ4.50 ±0.10 mm |
| 外护套 | PVC | Φ22.00 ±0.50 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 56 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 62 Ohm/Km |
| 外导体电阻 | 17.5 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 122.0 Kg/Km |
| 电缆重量(大约) | 533.3 Kg/Km |
| 屏蔽有效性 | >85 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 7.3 | 2.23 |
| 200 | 13.7 | 4.18 |
| 470 | 21.4 | 6.52 |
| 860 | 30.0 | 9.15 |
| 1000 | 32.9 | 10.03 |
| 1350 | 38.2 | 11.65 |
| 1500 | 41.1 | 12.53 |
| 1750 | 44.1 | 13.45 |
| 2150 | 49.7 | 15.15 |
| 2400 | 53.6 | 16.34 |
| 30 | 470 MHz>32dB |
| 470 | 860 MHz>27dB |
| 860 | 2400 MHz>21dB |
