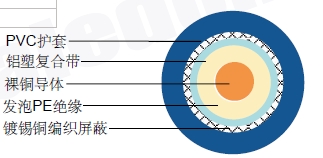

| 内导体 | 裸铜 | 0.8 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ3.65 ±0.10 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 96 x 0.15 mm |
| 屏蔽覆盖率 | 88% | |
| 护套 | PVC | Φ5.90 ±0.10 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 56 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 35 Ohm/Km |
| 外导体电阻 | 12.5 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 21.8 Kg/Km |
| 电缆重量(大约) | 49.5 Kg/Km |
| 屏蔽有效性 | >90 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 6.0 | 1.83 |
| 230 | 12.5 | 3.81 |
| 470 | 18.2 | 5.55 |
| 860 | 25.5 | 7.77 |
| 1000 | 27.9 | 8.51 |
| 1350 | 32.6 | 9.94 |
| 1500 | 34.9 | 10.64 |
| 1750 | 37.6 | 11.46 |
| 2150 | 42.3 | 12.90 |
| 2400 | 45.4 | 13.84 |
| 30 | 470 MHz>32dB |
| 470 | 860 MHz>30dB |
| 860 | 2400 MHz>26dB |
