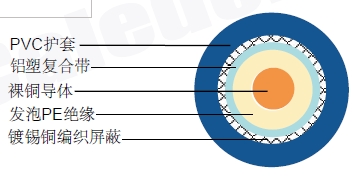

| 内导体 | 裸铜 | 1.40 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ6.4 ±0.10 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 192 x 0.15 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | PVC | Φ9.20 ±0.10 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 53 pF/m |
| 传播速度 | 84% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 11.5 Ohm/Km |
| 外导体电阻 | 5.5 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 49.2 Kg/Km |
| 电缆重量(大约) | 109.2 Kg/Km |
| 屏蔽有效性 | >84 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 3.4 | 1.04 |
| 200 | 7.4 | 2.26 |
| 470 | 10.7 | 3.26 |
| 860 | 14.8 | 4.51 |
| 1000 | 16.3 | 4.97 |
| 1350 | 19.4 | 5.91 |
| 1500 | 20.8 | 6.34 |
| 1750 | 22.5 | 6.86 |
| 2150 | 25.3 | 7.71 |
| 2400 | 27.0 | 8.23 |
| 30 | 470 MHz>29dB |
| 470 | 860 MHz>27dB |
| 860 | 2400 MHz>23dB |
