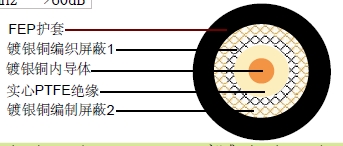

| 内导体 | 镀银铜包钢(SCCS) | Φ0.94 mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ2.95 ±0.05mm |
| 外导体(屏蔽 1) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 96% | |
| 外导体(屏蔽 2) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 96% | |
| 外导体 | FEP | Φ4.95 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 95.4 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 63.3 Ohm/Km |
| 外导体电阻 | 7.5 Ohm/Km |
| 测试/工作电压(最大) | 5.0 KV/1.9 KV |
| 工作温度范围 | -55 °C - +200 °C |
| 铜的重量 | 47.0 Kg/Km |
| 电缆重量(大约) | 80.0 Kg/Km |
| 屏蔽有效性 | 100-900 MHz>60dB |
| 频率 (MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 100 | 12.8 | 3.90 |
| 200 | 17.7 | 5.40 |
| 400 | 25.9 | 7.90 |
| 700 | 35.1 | 10.70 |
| 900 | 40.4 | 12.32 |
| 1000 | 43.0 | 13.11 |
| 2000 | 63.3 | 19.30 |
| 3000 | 79.4 | 24.21 |
| 5000 | 107.0 | 32.62 |
| 8000 | 141.7 | 43.20 |
| 30 | 300 MHz>28dB |
| 300 | 600 MHz>24dB |
| 600 | 900 MHz>22dB |
