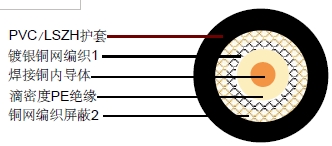

| 内导体 | 铜包钢(CCS) | Φ0.72 ±0.025 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ4.70 ±0.10 mm |
| 外导体(屏蔽 1) | 镀银铜 | 144 x 0.16 mm |
| 屏蔽覆盖率 | 97% | |
| 外导体(屏蔽 2) | 裸铜 | 144 x 0.16 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | PVC /低烟无卤 | Φ8.50 ±0.10 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 106 Ohm/Km |
| 外导体电阻 | 5.0 Ohm/Km |
| 测试/工作电压(最大) | 5.0 KV/3.0 KV |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 46 Kg/Km |
| 电缆重量(大约) | 64.6 Kg/Km |
| 屏蔽有效性 | >70 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 5.8 | 1.77 |
| 100 | 8.5 | 2.59 |
| 200 | 12.5 | 3.81 |
| 400 | 18.0 | 5.49 |
| 500 | 20.3 | 6.19 |
| 600 | 22.6 | 6.89 |
| 860 | 27.5 | 8.38 |
| 1000 | 30.4 | 9.27 |
| 30 | 300 MHz>28dB |
| 300 | 600 MHz>24dB |
| 600 | 900 MHz>22dB |
