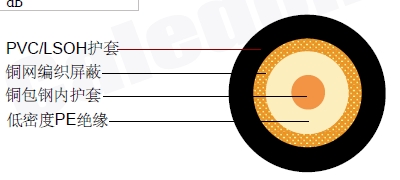

| 内导体 | 铜包钢(CCS) | Φ0.58 ± 0.03 | mm |
|---|---|---|---|
| 绝缘 | 低密度PE | Φ3.70 ± 0.10 | mm |
| 外导体 (屏蔽) | 裸铜 | 120 x 0.15 mm | |
| 屏蔽覆盖率 | 95% | ||
| 护套 | PVC /低烟无卤 | Φ6.20 ± 0.10 | mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 158 Ohm/Km |
| 外导体电阻 | 9.0 Ohm/Km |
| 测试/工作电压(最大) | 5.0 KV/3.5 KV |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 22.4 Kg/Km |
| 电缆重量(大约) | 55.8 Kg/Km |
| 屏蔽有效性 | >55 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 7.4 | 2.26 |
| 100 | 10.7 | 3.26 |
| 200 | 15.7 | 4.79 |
| 400 | 22.7 | 6.92 |
| 500 | 25.7 | 7.84 |
| 600 | 28.7 | 8.75 |
| 860 | 34.8 | 10.61 |
| 1000 | 38.0 | 11.59 |
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>24dB |
