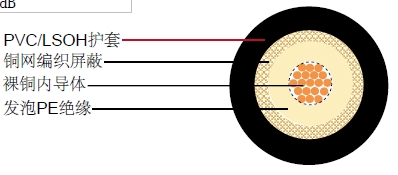

| 内导体 | 裸铜 | 19 x 0.28 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ3.90 ± 0.15mm |
| 外导体 (屏蔽) | 裸铜 | 128 x 0.12 mm |
| 屏蔽覆盖率 | 88% | |
| 护套 | PVC /低烟无卤 | Φ6.10 ± 0.10 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 80 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 15.5 Ohm/Km |
| 外导体电阻 | 14 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 25.2 Kg/Km |
| 电缆重量(大约) | 53.7 Kg/Km |
| 屏蔽有效性 | >55 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 7.2 | 2.20 |
| 100 | 10.5 | 3.20 |
| 400 | 22.2 | 6.77 |
| 600 | 27.6 | 8.41 |
| 860 | 33.9 | 10.34 |
| 1000 | 37.0 | 11.28 |
| 1750 | 51.6 | 15.73 |
| 2400 | 64.5 | 19.66 |
| 30 | 300 MHz>26dB |
| 300 | 600 MHz>25dB |
| 600 | 900 MHz>23dB |
