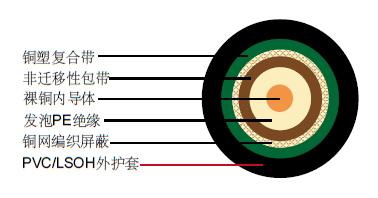

| 内导体 | 裸铜 | 2.5 mm |
|---|---|---|
| 绝缘 | 充气 PE | Φ6.90 ±0.20 mm |
| 外导体 (屏蔽 1) | 铜塑聚酯带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 裸铜 | 192 x 0.15 mm |
| 屏蔽覆盖率 | 96% | |
| 包带 | 非迁移性包带 | h.27mm |
| 护套 | PVC /低烟无卤 | Φ10.30 ±0.20 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 80 pF/m |
| 传播速度 | 84% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 3.7 Ohm/Km |
| 外导体电阻 | 5.5 Ohm/Km |
| 工作温度范围 | -40 °C - +75 °C |
| 铜重量 | 88.5 Kg/Km |
| 电缆重量(大约) | 148 Kg/Km |
| 屏蔽有效性 | >85 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 2.5 | 0.76 |
| 100 | 3.6 | 1.10 |
| 400 | 7.9 | 2.41 |
| 600 | 10.1 | 3.08 |
| 860 | 12.1 | 3.69 |
| 1000 | 13.2 | 4.02 |
| 1750 | 18.7 | 5.70 |
| 2400 | 22.2 | 6.77 |
| 30 | 300 MHz>25dB |
| 300 | 600 MHz>22dB |
| 600 | 900 MHz>18dB |
