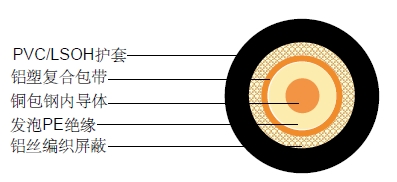

| 内导体 | 铜包钢 (CCS) | Φ1.02 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.57 ±0.20 mm |
| 包带 屏蔽(屏蔽 1) | 铝塑复合聚酯带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体(屏蔽 2) | 铝丝 | 96 x 0.12 mm |
| 屏蔽覆盖率 | 82% | |
| 护套 | PVC /低烟无卤 | Φ6.91 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 54 pF/m |
| 传播速度 | 83% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 21.7 Ohm/Km |
| 外导体电阻 | 24.1Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 电缆重量(大约) | 45 Kg/Km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 5.0 | 1.5 |
| 100 | 6.7 | 2.0 |
| 200 | 9.5 | 2.9 |
| 400 | 14.1 | 4.2 |
| 700 | 19.9 | 6.0 |
| 900 | 23.2 | 7.0 |
| 1000 | 24.8 | 7.5 |
| 1350 | 29.9 | 9.0 |
| 1750 | 35.1 | 10.5 |
| 2150 | 37.9 | 11.4 |
| 2500 | 39.0 | 11.7 |
