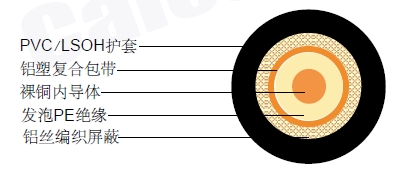

| 内导体 | 裸铜 | Φ1.02 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.57 ±0.20 mm |
| 包带 屏蔽(屏蔽 1) | 铝箔 | |
| 屏蔽覆盖率 | 100% | |
| 外导体(屏蔽 2) | 铝丝 | 96 x 0.12 mm |
| 屏蔽覆盖率 | 70% | |
| 护套 | PVC /低烟无卤 | Φ7.00 ±0.20 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 54 pF/m |
| 传播速度 | 82% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 23.1 Ohm/Km |
| 外导体电阻 | 31Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 电缆重量(大约) | 43 Kg/Km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 5.0 | 1.5 |
| 100 | 6.4 | 1.96 |
| 200 | 9.2 | 2.8 |
| 500 | 14.5 | 4.4 |
| 600 | 15.9 | 4.9 |
| 800 | 17.7 | 5.4 |
| 1000 | 21.9 | 6.7 |
| 1350 | 24.9 | 7.6 |
| 1750 | 29.0 | 8.8 |
| 2050 | 33.1 | 10.1 |
| 2400 | 36.4 | 11.1 |
