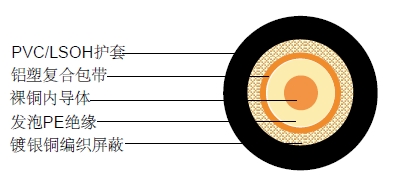

| 内导体 | 裸铜 | Φ1.02 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.60 ±0.20 mm |
| 包带 屏蔽(屏蔽 1) | 铝箔 | |
| 屏蔽覆盖率 | 100% | |
| 外导体(屏蔽 2) | 镀锡铜 | 64 x 0.12 mm |
| 屏蔽覆盖率 | 60% | |
| 护套 | PVC /低烟无卤 | Φ6.80 ±0.20 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 53 pF/m |
| 传播速度 | 83% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 23.1 Ohm/Km |
| 外导体电阻 | 28Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 电缆重量(大约) | 46 Kg/Km |
| 频率(MHz) | 衰减(dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 4.5 | 1.4 |
| 100 | 6.2 | 1.9 |
| 200 | 8.9 | 2.7 |
| 500 | 15.1 | 4.6 |
| 600 | 16.8 | 5.1 |
| 800 | 19.0 | 5.8 |
| 1000 | 21.5 | 6.6 |
| 1350 | 24.9 | 7.6 |
| 1750 | 28.3 | 8.6 |
| 2150 | 31.1 | 9.5 |
| 2400 | 33.3 | 10.1 |
