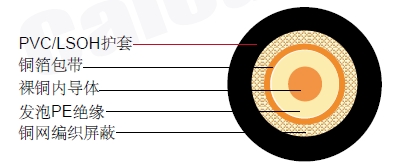

| 内导体 | 裸铜 | Φ1.02 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.60 ±0.20 mm |
| 包带 屏蔽(屏蔽 1) | 铜箔 | |
| 屏蔽覆盖率 | 100% | |
| 外导体(屏蔽 2) | 铜 | 64 x 0.12 mm |
| 屏蔽覆盖率 | 60% | |
| 护套 | PVC /低烟无卤 | Φ6.80 ±0.20 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 54 pF/m |
| 传播速度 | 83% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 21.7 Ohm/Km |
| 外导体电阻 | 24.1Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 电缆重量(大约) | 50 Kg/Km |
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 4.4 | 1.3 |
| 100 | 6.1 | 1.9 |
| 200 | 9.2 | 2.8 |
| 500 | 14.8 | 4.5 |
| 600 | 16.0 | 4.9 |
| 800 | 19.0 | 5.8 |
| 1000 | 20.5 | 6.2 |
| 1350 | 23.7 | 7.2 |
| 1750 | 27.1 | 8.3 |
| 2150 | 29.9 | 9.1 |
| 2400 | 31.7 | 9.7 |
