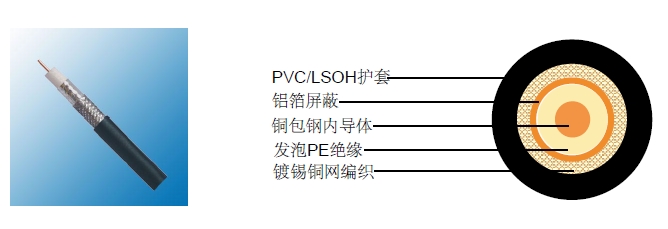

| 内导体 | 铜包钢(CCS) | 1.63 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ7.2 ±0.2 mm |
| 包带 屏蔽 | 铝箔 | 100% |
| 外导体 (屏蔽) | 铝丝 | 96 x 0.12 mm |
| 屏蔽覆盖率 | 60% | |
| 护套 | PVC /低烟无卤 | Φ10.3 ±0.18 mm |

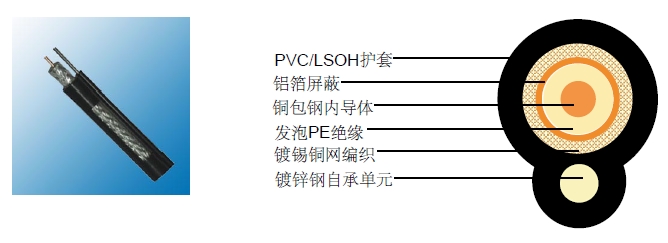

| 自承单元(可选) | 镀锌钢 | 1.83mm / 2.77mm |

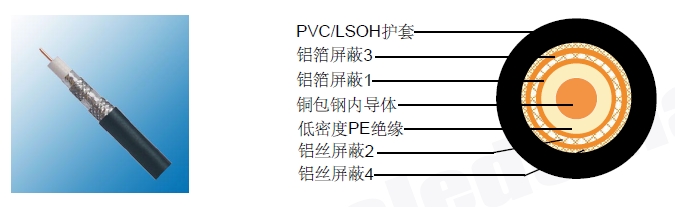

* 可选三层屏蔽或四层屏蔽，也可选自承单元
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 53 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 13.5 Ohm/Km |
| 外导体电阻 | 24.1 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 电缆重量(大约) | 116.4 -140.4Kg/Km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 3.1 | 0.95 |
| 100 | 4.2 | 1.28 |
| 250 | 6.8 | 2.07 |
| 300 | 7.5 | 2.29 |
| 350 | 7.9 | 2.41 |
| 400 | 8.5 | 2.59 |
| 450 | 9.1 | 2.77 |
| 500 | 9.5 | 2.90 |
| 550 | 10.1 | 3.08 |
| 600 | 10.5 | 3.20 |
| 750 | 12.1 | 3.69 |
| 860 | 13.2 | 4.02 |
| 1000 | 14.3 | 4.36 |
| 1450 | 18.6 | 5.67 |
| 2050 | 23.0 | 7.01 |
