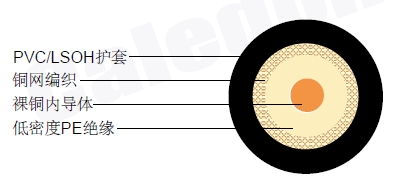

| 内导体 | 铜包钢(CCS) | 0.58 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ3.70 ±0.10 mm |
| 外导体 (屏蔽) | 裸铜 | 120 x 0.10 mm |
| 屏蔽覆盖率 | 77% | |
| 护套 | PVC /低烟无卤 | Φ6.15 ±0.10 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 158 Ohm/Km |
| 外导体电阻 | 19.5 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 11.1 Kg/Km |
| 电缆重量(大约) | 45.7 Kg/Km |
| 屏蔽有效性 | >50 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 7.6 | 2.32 |
| 100 | 11.1 | 3.38 |
| 200 | 16.2 | 4.94 |
| 400 | 23.2 | 7.07 |
| 500 | 26.2 | 7.99 |
| 600 | 29.3 | 8.93 |
| 860 | 35.5 | 10.82 |
| 1000 | 38.7 | 11.80 |
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>24dB |
