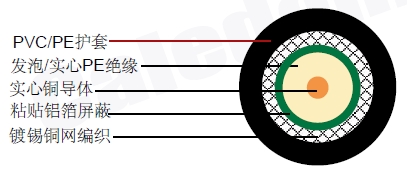

| 内导体 | 实心铜 | 0.46 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ1.52 mm |
| 屏蔽 | 铝塑复合带 | Φ1.65 mm |
| 外导体 | 镀锡铜编织 | Φ2.11 mm |
| 护套 | PVC/PE | Φ2.79 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 101.1 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 266 Ohm/Km |
| 外导体电阻 | 31.2 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 14 mm |
| 频率(MHz) | 衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 12.9 | 3.9 |
| 50 | 16.7 | 5.1 |
| 150 | 29.4 | 9.0 |
| 220 | 35.8 | 10.9 |
| 450 | 51.9 | 15.8 |
| 900 | 74.9 | 22.8 |
| 1500 | 98.7 | 30.1 |
| 1800 | 109.0 | 33.2 |
| 2000 | 115.5 | 35.2 |
| 2500 | 130.6 | 39.8 |
| 3000 | 143.8 | 43.8 |
| 5800 | 210.3 | 64.1 |
