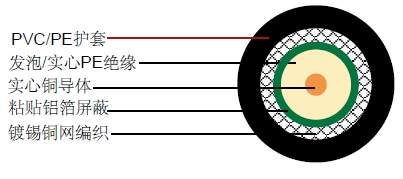

| 内导体 | 实心铜 | Φ3.61 | mm |
|---|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ9.40 | mm |
| 屏蔽 | 铝塑复合带 | Φ9.55 | mm |
| 外导体 | 镀锡铜编织 | Φ10.3 | mm |
| 护套 | PVC/PE | Φ12.7 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 79.7 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 24.94 Ohm/Km |
| 外导体电阻 | 16.08 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 25 mm |
| 频率(MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 30 | 6.5 | 2.0 |
| 50 | 8.4 | 2.6 |
| 150 | 14.6 | 4.5 |
| 220 | 17.7 | 5.4 |
| 450 | 25.5 | 7.8 |
| 900 | 36.5 | 11.1 |
| 1500 | 47.7 | 14.5 |
| 1800 | 52.5 | 16.0 |
| 2000 | 55.4 | 16.9 |
| 2500 | 62.4 | 19.0 |
| 3000 | 67.5 | 20.6 |
| 5800 | 93.0 | 28.3 |
