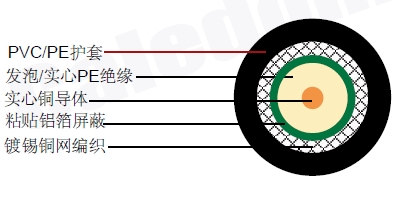

| 内导体 | 实心铜 | Φ1.78 | mm |
|---|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ4.83 | mm |
| 屏蔽 | 铝塑复合带 | Φ4.98 | mm |
| 外导体 | 镀锡铜编织 | Φ5.72 | mm |
| 护套 | PVC/PE | Φ7.62 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 78.8 pF/m |
| 传播速度 | 85% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 7.01 Ohm/Km |
| 外导体电阻 | 7.26 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 38 mm |
| 频率(MHz) | 衰减(dB/100 m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 3.5 | 1.1 |
| 50 | 4.5 | 1.4 |
| 150 | 7.9 | 2.4 |
| 220 | 9.6 | 2.9 |
| 450 | 13.8 | 4.2 |
| 900 | 19.9 | 6.1 |
| 1500 | 26.0 | 7.9 |
| 1800 | 28.7 | 8.7 |
| 2000 | 30.3 | 9.2 |
| 2500 | 34.2 | 10.4 |
| 3000 | 37.5 | 11.4 |
| 5800 | 54.2 | 16.5 |
