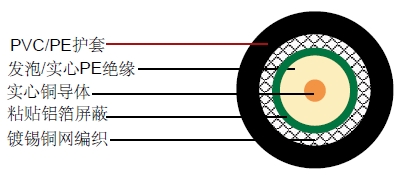

| 内导体 | 铜或铜包铝 | Φ2.74 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ7.24 mm |
| 屏蔽 | 铝塑复合带 | Φ7.39 mm |
| 外导体 | 镀锡铜编织 | Φ8.13 mm |
| 护套 | PVC/PE | Φ10.29 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 101.1 pF/m |
| 传播速度 | 85% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 2.92 Ohm/Km |
| 外导体电阻 | 5.41 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 51mm |
| 频率(MHz) | 衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 2.2 | 0.7 |
| 50 | 2.9 | 0.9 |
| 150 | 5.0 | 1.5 |
| 220 | 6.1 | 1.9 |
| 450 | 8.9 | 2.7 |
| 900 | 12.8 | 3.9 |
| 1500 | 16.8 | 5.1 |
| 1800 | 18.6 | 5.7 |
| 2000 | 19.6 | 6.0 |
| 2500 | 22.2 | 6.8 |
| 3000 | 24.8 | 7.6 |
| 5800 | 35.5 | 10.8 |
