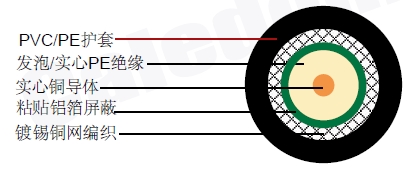

| 内导体 | 实心铜 | Φ3.61 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ9.4 mm |
| 屏蔽 | 铝塑复合带 | Φ9.55 mm |
| 外导体 | 镀锡铜编织 | Φ10.3 mm |
| 护套 | PVC/PE | Φ12.7 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 77.1 pF/m |
| 传播速度 | 86% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 2.69 Ohm/Km |
| 外导体电阻 | 4.2 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 64 mm |
| 频率(MHz) | 衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 1.8 | 0.5 |
| 50 | 2.3 | 0.7 |
| 150 | 4.0 | 1.2 |
| 220 | 4.9 | 1.5 |
| 450 | 7.1 | 2.2 |
| 900 | 10.3 | 3.1 |
| 1500 | 13.6 | 4.1 |
| 1800 | 15.0 | 4.6 |
| 2000 | 15.9 | 4.8 |
| 2500 | 18.0 | 5.5 |
| 3000 | 19.7 | 6.0 |
| 5800 | 29.1 | 8.9 |
