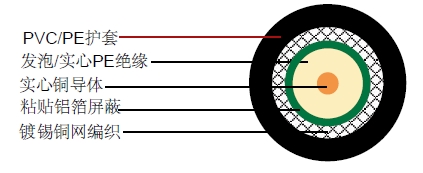

| 内导体 | 铜或铜包铝 | Φ4.47 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ11.56 mm |
| 屏蔽 | 铝塑复合带 | Φ11.71 mm |
| 外导体 | 镀锡铜编织 | Φ12.50 mm |
| 护套 | PVC/PE | Φ14.99 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 76.8 pF/m |
| 传播速度 | 87% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.7 Ohm/Km |
| 外导体电阻 | 3.9 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 75 mm |
| 频率(MHz) | 衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 30 | 1.4 | 0.4 |
| 50 | 1.8 | 0.5 |
| 150 | 3.2 | 1.0 |
| 220 | 3.9 | 1.2 |
| 450 | 5.6 | 1.7 |
| 900 | 8.2 | 2.5 |
| 1500 | 10.9 | 3.3 |
| 1800 | 12.1 | 3.7 |
| 2000 | 12.8 | 3.9 |
| 2500 | 14.5 | 4.4 |
| 3000 | 15.7 | 4.8 |
| 5800 | 23.8 | 7.3 |
