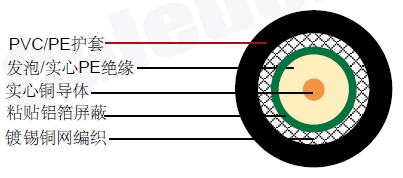

| 内导体 | 裸铜/铜包钢 | Φ1.07 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ3.0±0.02 mm |
| 屏蔽 | 铝塑复合带 | Φ3.2 mm |
| 外导体 | 镀锡铜编织 | Φ3.6 mm |
| 屏蔽覆盖率 | 85% | |
| 护套 | PVC/PE | Φ5.4 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 82 pF/m |
| 传播速度 | 81% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 19.2(65.2) Ohm/Km |
| 外导体电阻 | 16.3 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 27 mm |
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100 ft) |
|---|---|---|
| 100 | 10.4 | 3.2 |
| 150 | 13.0 | 4.0 |
| 280 | 17.5 | 5.3 |
| 350 | 19.5 | 5.9 |
| 400 | 21.0 | 6.4 |
| 800 | 30.0 | 9.1 |
| 900 | 31.6 | 9.6 |
| 1200 | 37.0 | 11.3 |
| 1500 | 41.5 | 12.6 |
| 1800 | 45.6 | 13.9 |
| 1900 | 46.9 | 14.3 |
| 2000 | 48.2 | 14.7 |
| 2200 | 50.6 | 15.4 |
| 2500 | 54.1 | 16.5 |
