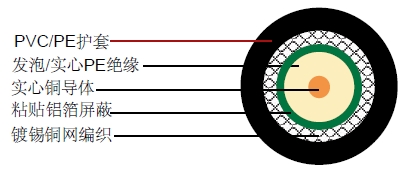

| 内导体 | 裸铜/铜包钢 | Φ1.8 mm |
|---|---|---|
| 绝缘 | 发泡 /实心 PE | Φ5.0±0.02 mm |
| 屏蔽 | 铝塑复合带 | Φ5.2 mm |
| 外导体 | 镀锡铜编织 | Φ5.7 mm |
| 屏蔽覆盖率 | 85% | |
| 护套 | PVC/PE | Φ7.5 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 82 pF/m |
| 传播速度 | 82% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 6.8(10.5) Ohm/Km |
| 外导体电阻 | 14.1 Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 最小弯曲半径 | 38 mm |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 100 | 6.3 | 1.9 |
| 150 | 7.8 | 2.4 |
| 280 | 10.8 | 3.3 |
| 350 | 12.1 | 3.7 |
| 400 | 13.0 | 4.0 |
| 800 | 18.9 | 5.8 |
| 900 | 20.2 | 6.2 |
| 1200 | 23.7 | 7.2 |
| 1500 | 26.8 | 8.2 |
| 1800 | 29.7 | 9.1 |
| 1900 | 30.6 | 9.3 |
| 2000 | 31.5 | 9.6 |
| 2200 | 33.3 | 10.1 |
| 2500 | 35.8 | 10.9 |
