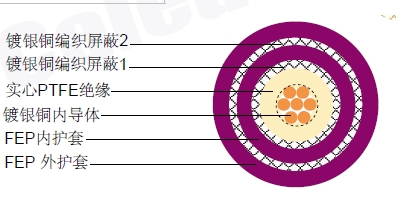

| 内导体 | 镀银铜 | 19 x 0.20mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ2.95 ±0.10mm |
| 外导体 (屏蔽 1) | 镀银铜(0.13mm) | Φ3.55 ±0.10mm |
| 内导体 | FEP | Φ4.30 ±0.10mm |
| 外导体 (屏蔽 2) | 镀银铜(0.13mm) | Φ4.90 ±0.10mm |
| 外导体 | FEP | Φ5.70 ±0.10mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作电压(最大) | 1.8 KV |
| 测试电压 | |
| 工作温度范围 | -55°C - +200 °C |
| 电缆重量(大约) | 78 Kg/Km |
| 屏蔽有效性 | >60 dB |
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 100 | 15 | 4.6 |
| 200 | 22 | 6.7 |
| 400 | 31 | 9.4 |
| 900 | 47 | 14.3 |
| 1200 | 55 | 16.8 |
| 1500 | 62 | 18.9 |
| 1800 | 68 | 20.7 |
| 2000 | 72 | 21.9 |
| 2500 | 81 | 24.7 |
