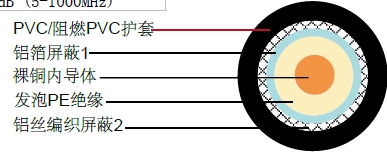

| 内导体 | 裸铜/铜包钢(CCS) | Φ1.02 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ4.60 mm |
| 外导体 (屏蔽 1) | 铝箔 | Φ4.75 mm |
| 屏蔽覆盖率1 | 100% | |
| 外导体 (屏蔽 2) | 铝丝编织 (类型 1) | 64x0.12 mm |
| 屏蔽覆盖率2 | 45% | |
| 外导体 (屏蔽 2) | 铝丝编织 (类型 2) | 48x0.12 mm |
| 屏蔽覆盖率2 | 35% | |
| 护套 | PVC/FR-PVC | Φ6.80 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 85% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 21.4 Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 额定温度 | 70°C |
| 电缆重量(大约) | - kg/km |
| 屏蔽有效性 | >70 dB (5-1000MHz) |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 4.6 | 1.40 |
| 100 | 7.1 | 2.16 |
| 200 | 9.0 | 2.74 |
| 400 | 13.0 | 3.96 |
| 800 | 19.0 | 5.79 |
| 950 | 20.9 | 6.37 |
| 1350 | 25.5 | 7.77 |
| 1750 | 29.6 | 9.02 |
| 2150 | 33.4 | 10.18 |
| 3000 | 40.6 | 12.38 |
| 5 | 1000 MHz>22dB |
| 1000 | 2000 MHz>20dB |
