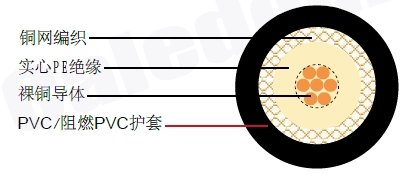

| 内导体 | 裸铜 | 7 x 0.4 mm |
|---|---|---|
| 绝缘 | 实心 PE | Φ7.25 mm |
| 外导体 屏蔽 | 裸铜 /铜包铝(CCA) | 192 x 0.10 mm |
| 屏蔽覆盖率 | 80% | |
| 护套 | PVC/FR-PVC | Φ10.20 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 22.2 Ohm/Km |
| 外导体电阻 | 15.5 / 16.5 Ohm/Km |
| 工作温度范围 | -25°C - 75°C |
| 屏蔽有效性 | 65dB(100-3000MHz) |
| 电缆重量(大约) | - kg/km |
| 铜丝编织 | 铜包铝编织 | ||||
|---|---|---|---|---|---|
| 频率 (MHz) | 衰减 (dB/100m) | 衰减 (dB/100 ft) | 频率 (MHz) | 衰减 (dB/100m) | 衰减 (dB/100 ft) |
| 10 | 2.9 | 0.88 | 10 | 2.9 | 0.88 |
| 50 | 4.5 | 1.37 | 50 | 4.5 | 1.37 |
| 100 | 6.6 | 2.01 | 100 | 6.6 | 2.01 |
| 200 | 10.9 | 3.32 | 200 | 11.9 | 3.63 |
| 400 | 13.8 | 4.21 | 400 | 14.8 | 4.51 |
| 850 | 23.6 | 7.20 | 850 | 24.6 | 7.50 |
| 950 | 26.8 | 8.17 | 950 | 27.8 | 8.48 |
| 1000 | 27.5 | 8.38 | 1000 | 28.5 | 8.69 |
| 5 | 470 MHz>25dB |
| 470 | 3000 MHz>20dB |
