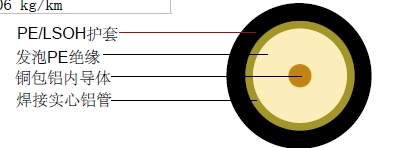

| 内导体 | 铜包铝 | Φ6.68 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ25.58 mm |
| 外导体 | 焊接铝管 | Φ27.46 mm |
| 护套 | PE/低烟无卤 | Φ31.12 mm |
| 自承单元 | 可选 |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 87% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 0.76 Ohm/Km |
| 外导体电阻 | 0.61 Ohm/Km |
| 安装温度范围 | -40°C - +85°C |
| 工作温度范围 | -40°C - +85°C |
| 屏蔽有效性 | 135 dB |
| 电缆重量(大约) | 506 kg/km |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) 5 |
|---|---|---|
|
5
|
0.23
|
0.07
|
| 55 | 0.76 | 0.23 |
| 250 | 1.77 | 0.54 |
| 300 | 1.94 | 0.59 |
| 350 | 2.13 | 0.65 |
| 400 | 2.30 | 0.70 |
| 450 | 2.46 | 0.75 |
| 500 | 2.62 | 0.80 |
| 550 | 2.76 | 0.84 |
| 600 | 2.96 | 0.90 |
| 750 | 3.31 | 1.01 |
| 865 | 3.64 | 1.11 |
| 1000 | 3.94 | 1.20 |
| 5 | 30 MHz>30dB |
| 30 | 470 MHz>30dB |
| 470 | 1000 MHz>30dB |
